■ 適用范圍
ZHS-DV2系列電源、視頻組合式二合一多功能監控專用電涌保護器, 專門用于閉路監視系統前端設備的雷電綜合防護，可分別對攝像機、云臺、解碼器等前端設備的電源、視頻/音頻信號進行保護。產品采用先進的電涌防護技術和一流的雷電保護器件精心制成，為監控攝像機提供高能粗級保護和低能量的精細保護，從而有效地吸收和轉移雷擊和電涌產生的能量沖擊，并通過接地電纜將能量引入大地，保護攝像機不受侵害。ZHS-DV系列閉路監視系統多功能電涌保護器具有多種電源工作電壓選擇，可滿足閉路監視系統多種前端設備電源工作電壓需求。多功能一體化設計，降低保護成本和安裝難度,減少安裝空間，大大提升了對攝像機的綜合保護效果。
帶云臺的攝像機防護采用ZHS-DV3三合一產品，不帶云臺的攝像機防護采用ZHS-DV2二合一產品，根據攝像機工作電壓選擇相應產品。
■ 技術參數
|
型號 |
ZHS-DV2/24 |
ZHS-DV 2/220 |
ZHS-DV 2/s |
|
電源 |
視頻 |
電源 |
視頻 |
控制 |
視頻 |
|
保護路數 |
1路 |
12路 |
|
標稱工作電壓Un |
24V |
5V |
220V |
5V |
24V |
5V |
|
最大持續工作電壓Uc |
30V |
8V |
275V |
8V |
30V |
8V |
|
標稱電流IL |
10A |
- |
10A |
- |
2A |
- |
|
標稱放電電流（8/20μS） |
In= 5kA |
|
最大放電電流（8/20μS） |
Imax =10kA |
|
電壓保護水平（In）Up （V） |
≤120 |
≤30 |
≤600 |
≤30 |
≤60 |
≤30 |
|
響應時間tA n（ns） |
≤25 |
≤1 |
≤25 |
≤1 |
≤1 |
|
傳輸速率Vs （Mbps） |
- |
20 |
- |
20 |
2 |
20 |
|
插入損耗aE |
- |
≤0.5dB |
- |
≤0.5dB |
≤0.5dB |
|
溫度范圍 |
-40℃…+80℃ |
|
接口類型 |
螺絲
端子 |
BNC |
螺絲
端子 |
BNC |
螺絲
端子 |
BNC |
|
安裝接線規格（mm2） |
4 |
- |
4 |
- |
2.5 |
- |
|
外殼材料 |
灰色鋁合金 |
屏蔽金屬 |
|
外形尺寸 |
105x56x27mm |
19”機架 |
|
安裝支架 |
室內壁掛式/導軌安裝 |
19”機架 |
|
防護等級 |
IP20 |
多種工作電壓選擇：12DC、24AC、24DC、220AC
■ 特點
多功能過壓保護、低損耗、-限制電壓低,響應時間快
插入損耗小,通流容量大,傳輸性能優越
電源防雷LED失效指示
體積小,安裝簡單,維護方便

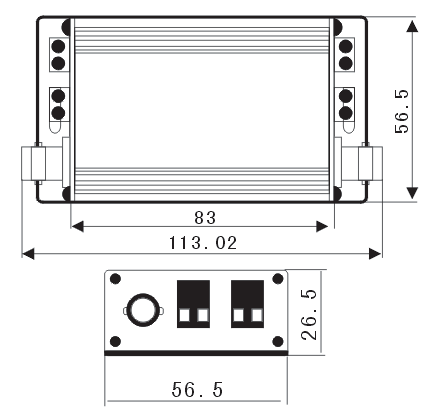

產品尺寸
 |
