■ 適用范圍
ZH2-DC (直流24 V / 48V / 110V/ 220 V) 系列模塊化限壓型直流電源電涌保護器運用先進的生產工藝制造，用于防止雷電過電壓和瞬態過電壓對二級，三級直流電源系統和用電設備造成的損壞。由于采用了溫控斷路技術，并內置過流保護電路，所以徹底避免火災發生。適用于各種直流電源系統、直流配電屏、直流供電設備、直流配電箱、電子信息系統柜、二次電源設備的輸出端（消防機房直流線路）。
■ 技術參數
|
產品型號 |
ZH2-DC24 |
ZH2-DC48 |
ZH2-DC110 |
ZH2-DC220 |
|
標稱電壓(DC) |
24V |
48V |
110V |
220V |
|
最大持續工作電壓Uc(DC) |
4 5 V |
85V |
175V |
320V |
|
標稱放電電流In（8/20μs） |
10 KA |
10 KA |
10 KA |
20 kA |
10 KA |
20 kA |
|
最大放電電流Imax（8/20μs） |
20 kA |
20 kA |
20 kA |
40 kA |
20 kA |
40 kA |
|
電壓保護水平Up |
≤250 V |
≤350V |
≤700V |
≤1100V |
|
響應時間 |
≤25 ns |
|
工作環境 |
溫度－40～＋85℃，相對濕度≤95％(25℃) |
|
防護等級 |
IP 20 |
|
外殼材料 |
阻燃PBT |
|
配前置熔斷器或斷路器 |
16A |
|
安裝接線導線橫截面積 |
單股硬導線1.2～25 mm2
多股軟導線1.5～35 mm2 |
|
|
|
|
|
|
|
|
|
其它規格可定做，并在指導下選擇和使用

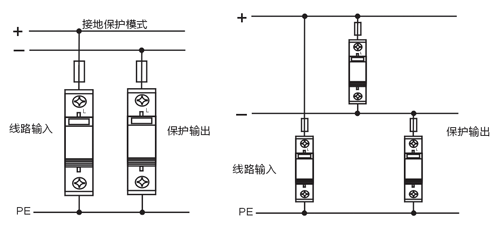

■ 產品選用
1位：ZH2-DC□/1 適用于正負極對地，其中一極接地
2位：ZH2-DC□/2 適用于正負極對地
3位：ZH2-DC□/3 適用于正負極，正負極對地

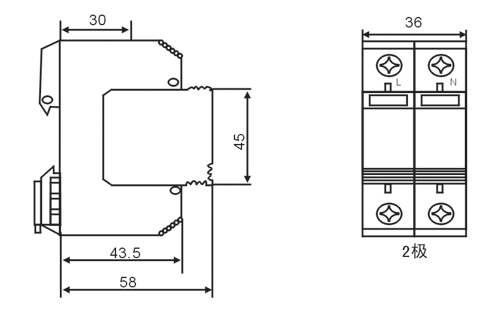

■ 外形尺寸圖
 |
