■ 適用范圍
揚州中恒電氣有限公司生產的“中科恒”牌HY1.5W-0.8/2.3-R電壓互感器PT二次接地保護器，適用于在電力系統繼電保護規程中一般要求變電所電壓互感器中性點集中一點統一接地，為防止雷電等系統過電壓通過電壓互感器危害人身及二次設備安全，常規設計是在就地電壓互感器端子箱內二次中性點即通常說的N線上，安裝一個二次接地保護器。HY1.5W-0.8/2.3-R可以實現以上功能，為電力系統的安全運行提供了可靠的保障。
■ 技術參數
|
型 號 |
HY1.5W-0.8/2.3-R |
|
最大持續工作電壓Uc～ |
800V |
|
標稱放電電流In(8/20us) |
15 kA |
|
電壓保護水平Up(8/20us) |
≤2.3 kV |
|
響應時間 |
≤25 ns |
|
工作溫度 |
-40℃～+80℃ |
|
防護等級 |
IP 20 |
|
外殼材料 |
阻燃尼龍 |
|
安裝接線導線橫截面積 |
單股硬導線6～25 mm2 多股軟導線6～35 mm2 |
■ 特點
●采用限壓型防雷技術。
●內置脫扣保護功能，溫控?cái)嗦芳夹g(shù)及熱脫扣裝置，保護器因過熱、擊穿失效時能自動斷開。
●通流量大、殘壓低、響應放電速度快。
●可選擇附帶遙信端子，便于遠程報警控制。
●窗口顏色顯示工作狀態，紅色指示產品故障，提示需更換。
●標準35mm導軌安裝，安裝、更換方便，易于維護。

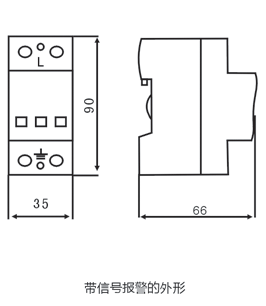

■外形尺寸圖
|
